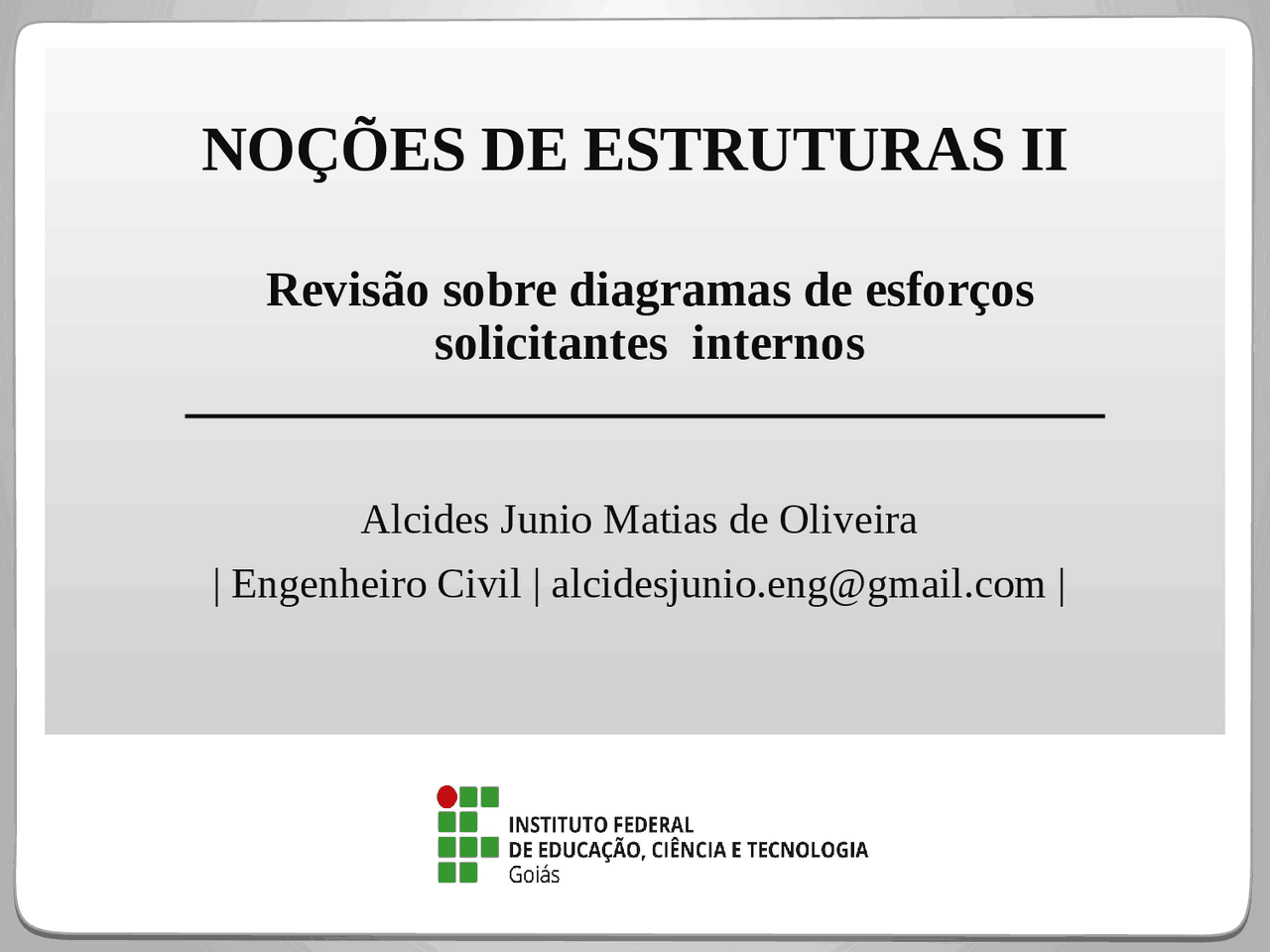

Projeto de Lajes Maciças
NOÇÕES DE ESTRUTURAS II
Revisão sobre diagramas de esforços
solicitantes internos
Alcides Junio Matias de Oliveira
| Engenheiro Civil | alcidesjunio.eng@gmail.com |
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe Revisão diagramas de esforços solicitantes e outras Notas de aula em PDF para Análise Estrutural, somente na Docsity!

‘‘

Projeto de Lajes Maciças

NOÇÕES DE ESTRUTURAS II

Revisão sobre diagramas de esforços

solicitantes internos

Alcides Junio Matias de Oliveira | Engenheiro Civil | alcidesjunio.eng@gmail.com |

‘‘

OBJETIVOS DA AULA

Revisão de resistênciaRevisão de resistência Reação de apoioReação de apoio Gráfico de Momento FletorGráfico de Momento Fletor Gráfico de Força cortanteGráfico de Força cortante

‘‘

 ESFORÇO CORTANTE (V)

 (^) O esforço cortante é a soma das forças perpendiculares à peça, tendendo a cortar a mesma;  (^) No dimensionamento estrutural, é utilizado para determinação da armadura transversal (Estribos);

‘‘

 DIAGRAMA DE ESFORÇO CORTANTE (V)

 (^) Viga bi-apoiada;  (^) Carga uniformemente distribuída (q);  (^) Diagrama é uma reta inclinada;  (^) O cortante máximo é ql/

‘‘

 MOMENTO FLETOR (M):

 (^) O momento fletor representa o efeito de flexão (ou dobramento) em uma seção transversal de uma barra.

‘‘  (^) Parte da peça está tracionada (momento fletor positivo) e parte da peça está comprimida (momento fletor negativo);

‘‘

‘‘

 DIAGRAMA DE MOMENTO FLETOR:

 (^) Viga bi-apoiada;  (^) Carga pontual (P);  (^) Diagrama contínuo;  (^) O momento máximo está no ponto da carga aplicada;

‘‘

 MÉTODO DAS SEÇÕES:

 (^) O método das seções estabelece procedimentos para a determinação dos esforços internos ao longo do comprimento da viga. O conceito de equilíbrio das partes de um corpo é utilizado quando o corpo como um todo está em equilíbrio.

‘‘

MÉTODO DAS SEÇÕES

14  (^) Onde V é a força cortante, P é a força axial e M é o momento fletor
