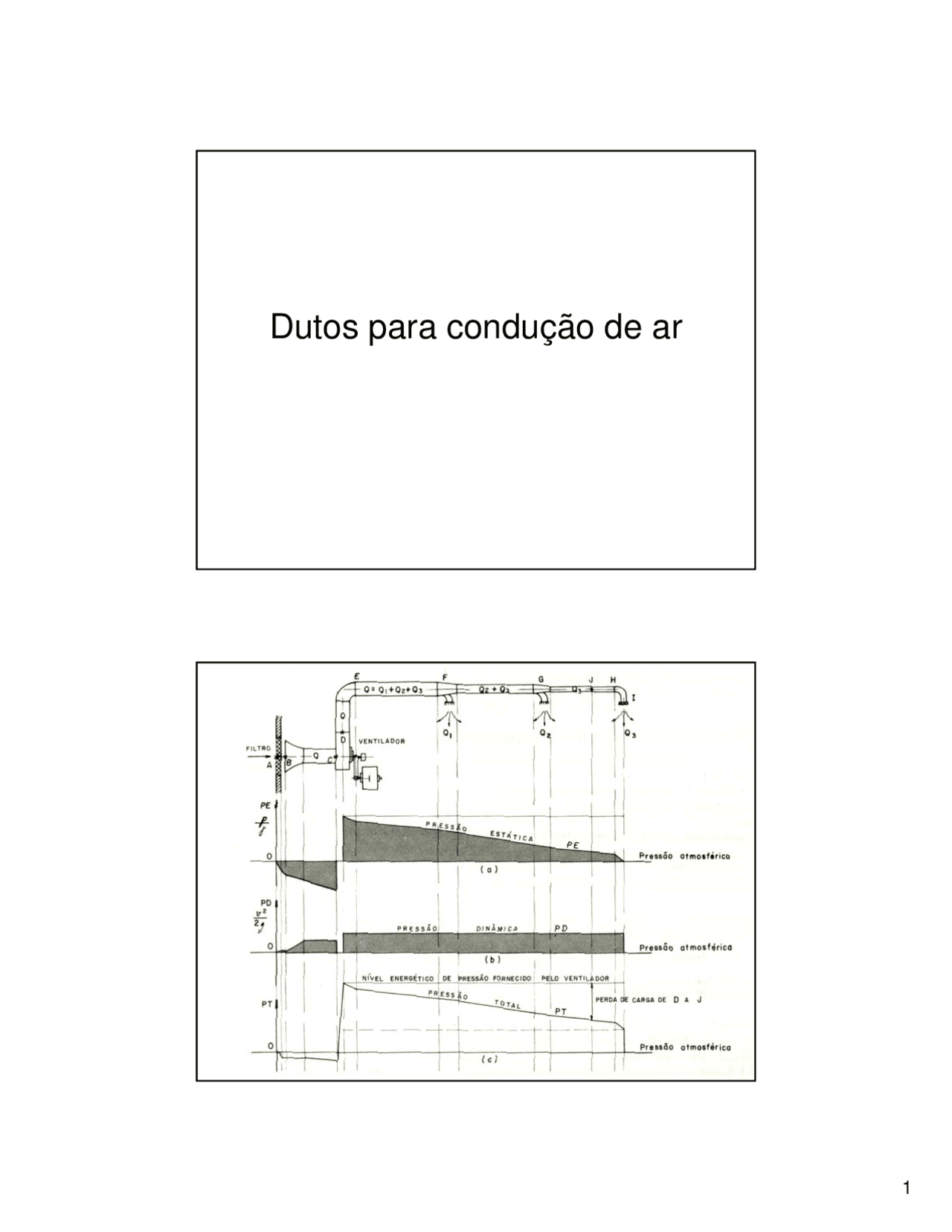

Dutos para condução de ar

considerações

• 2. (energia total)

Q = VA

2

2

p V H h γ g

= + +

2 2

2 2

2 2

2

a a b b a b a b

a b a b a b

p V p V J h h g g p p V V J g

γ γ

γ

→

→

⎛ ⎞ ⎛ ⎞ = (^) ⎜ + + (^) ⎟ − (^) ⎜ + + ⎟ ⎝ ⎠ ⎝ ⎠ − − = +

Perda de carga para dutos

circulares

Onde:

l – comprimento do duto (m);

d – diâmetor do duto (m);

v – velocidade (m/s);

γ – peso específico do ar (N/m 3 );

f – coeficiente de perda de carga

2 (pascal) 2

l v p f d g

Normas da ABNT sobre ventilação

• ABNT – palavras buscadas: ventilação, conforto térmico, ar condicionado
  • ABNT NBR 6401 NB 10 - Instalações centrais de ar condicionado para conforto - Parâmetros básicos de projeto
  • NBR8646 NB886 Condicionamento de ar e ventilação nas acomodações de navios mercantes - Condições básicas de projeto
  • NBR8807 NB923 Cálculo da ventilação para praça de máquinas de embarcações mercantes de propulsão diesel
  • NBR9404 NB950 Cálculo de ventilação para compartimento de CO2 de embarcações mercantes
  • NBR9172 NB954 Cálculo de ventilação para compartimento do diesel gerador de emergência em navios mercantes
  • NBR11227 NB1306 Cálculo do sistema de ventilação mecânica no compartimento de gás inerte
  • NBR13971 Sistemas de refrigeração, condicionamento de ar e ventilação - Manutenção programada
  • NBR14518 Sistemas de ventilação para cozinhas profissionais
  • NBR14679 Sistemas de condicionamento de ar e ventilação - Execução de serviços de higienização
  • NBR10085 NB1020 Medição de temperatura em condicionamento de ar
  • NBR14787 Espaço confinado - Prevenção de acidentes, procedimentos e medidas de proteção

Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.

Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.

Exemplo

• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial e Controle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial eControle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial eControle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial eControle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial eControle da Poluição, Ed. Guanabara, pg.
• Fonte: A. J. Macintyre, Ventilação Industrial eControle da Poluição, Ed. Guanabara, pg.

Captores

• É o ponto de entrada dos gases no sistema de

ventilação local exaustora. Um captor estará completamente dimensionado quando determinarmos:

• sua forma e dimensão
• sua posição relativa a fonte do poluente
• vazão a ser exaurida para captura completa dos poluentes
• energia necessária para movimentar os gases exauridos para dentro dele

Classificação dos captores

• Enclausuramento com exaustão
• Cabines
• Captores externos

Enclausuramento com exaustão

• Nesse caso, a fonte dos poluentes fica

dentro do captor, o qual possui todos os

lados fechados.

• Em alguns casos, as paredes do captor

enclausurante podem ser a própria parede

do processo ou operação que esta sendo

ventilado, como por exemplo, no caso de

um silo em cuja parede se coloca a

tomada de exaustão.

Enclausuramento com

exaustão

Captores externos

• Nesse caso, o captor é colocado externamente à fonte. Incluem as aberturas de sucção localizadas próximas as zonas de emissão de poluente em processos ou operação poluidores que não permitem seu enclausuramento ou colocação de uma cabine, dada a necessidade de acesso.
• Esses captores devem induzir, na zona de emissão de poluentes, correntes de ar em velocidade tais que assegurem que os poluentes sejam carregados pelas mesmas para dentro do captor.

Vazão das coifas

• A vazão de ar a ser exaurida para dentro do

captor deve ser tal que garanta que todos os poluentes gerados pela fonte sejam captados. Por outro lado essa vazão não deve interferir com o processamento industrial, quanto maior a vazão maior o custo do sistema de exaustão. Devemos determinar a mínima vazão que nos permita uma captura total dos poluentes.

Q = v A
